نام روتر میکروتیک چه اطلاعاتی به ما می دهد؟

میکروتیک ها روتر بوردهای خیلی محبوبی میان مدیران و کارشناسان شبکه هستن، این تجهیزات همیشه هوای کاربر خودشون رو داره. چه زمانی که می خوای کانفیگش کنی و با یه محیط یوزرفرندلی مواجه هستی و چه زمانی که نام گذاریش طوری انجام میشه که در نگاه اول کلی ازش اطلاعات میگیری و متوجه میشی برای پروژه ات به کارت میاد یا نه!!!

خب حالا که میکروتیک به فکر ما بوده و همه چیزو انقدر آسون در نظر گرفته، عالی نیست که ما با بالا بردن اطلاعاتمون بتونیم ازش استفاده مناسب کنیم و با یه نگاه به اسم دستگاه متوجه مشخصات اون بشیم و دیگه احتیاج نباشه کلی وقت بذاریم و از اینترنت جزئیات دربیاریم؟!؟

من سعی می کنم در این مقاله بهت یاد بدم چطور با یک نگاه به اسم تجهیزات، همه چیز رو در مورد اون بفهمی.

به طور کلی روترهای میکروتیک به ۴ دسته کلی تقسیم می شن، که این دسته بندی برحسب نوع معماری، کاربرد و نحوه نام گذاری دستگاه انجام می شود.

دسته اول یا ۳DIGIT :

معماری این دسته از میکروتیک ها معمولا از نوع MIPSBE , SMIPS  هست و برای پروژه های کوچک و اداری مناسب هست . نام گذاری این دسته بر حسب ۳رقم اعداد جاداده شده در نام هست .

دسته دوم یا ۴DIGIT :

تفاوت این دسته در نحوه نام گذاری مربوط میشه به سال ساخت دستگاه و البته کاربری آنها نسبت به دسته اول پیشرفته تر است .

دسته سوم یا Naming :

دسته سوم دستگاه های وایرلس هستند مثل آنتنها و رادیوهای وایرلس که برای ارتباطهای وایرلسی از اونا استفاده میشه.

دسته چهارم یا Cloud Core Router :

معماری این دستگاهها معمولا TILE هست و کاربری آن برای شبکه های  بزرگ که نیاز به پردازش های سنگین تری دارند هست.

میتونی کلیه مطالب تخصصی میکروتیک رو در یک دوره غیرحضوری آموزش ببینی.

 نام گذاری روتر بورد میکروتیک :

خب برای نام گذاری این روتر بورد ها از حروفی استفاده می کنند که هرکدام معنی خاصی می دهند و نشان دهنده یک قابلیت در روتر بورد هستند.

معمولا در نام گذاری از چند –(دش) جهت تفکیک قسمتها استفاده می کنند مثلا اولین قسمت به ما کمک می کند که متوجه بشیم روتر بورد عضو کدامیک از دسته های بالا است و قسمت دوم اطلاعات وایرلسی دستگاه را بیان می کند و الی آخر که بعد از معرفی حروف سعی می کنم با چندتا مثال برای شما موضوع را شفاف تر کنم .

معمولا در قسمت اول نام گذاری این حروف را می بینیم :
  1. رقم اول نشان‌دهنده سری بورد است.
  2. رقم دوم نشان‌دهنده پورت‌های اینترفیس فیزیکی است
  3. رقم سوم نشان‌دهنده پورت‌های اینترفیس وایرلس است

و

  1. U : دستگاه داری پورت USB است
  2. L :  نسخه سبک  و معمولی
  3. G : دستگاه ها داری اینترفیس گیگابیت می باشند
  4. A : حافظه رم دستگاه ارتقا یافته
  5. H : قدرت پردازش دستگاه افزایش یافته است( معمولا AH باهم هستند)
  6. P,i : معمولا زرد رنگ است که به شما قابلیت POE می دهد
  7. S : به شما امکان نصب ماژول SFP را می دهد تا سرعت ۱ گیگابیت
  8. S+ : به شما امکان نصب ماژول +SFP را می دهد تا سرعت ۱۰ گیگابیت
  9. RM : قابلیت نصب در رک – Rack Mount
  10. IN : داخلی-مناسب محیط INDOOR
  11. OUT : خارجی –مناسب محیط OUTDOOR
  12. EM : حافظه افزایش یافته
  13. X2 : دو هسته ای –  درواقع X(N)  که N  نشان دهنده تعداد CPU است .
معمولا در قسمت دوم نام گذاری ( جهت اطلاعات وایرلس ) دستگاه این حروف را می بینیم :
  1. عدد ۲ : باند فراکانسی ۲ گیگاهرتز
  2. عدد ۵ : باند فرکانسی ۵ گیگاهرتز
  3.     : P  قدرت دستگاه را نشان می دهد
  4.     :H  یعنی کیفیت بالا
  5.     :S  خیلی قوی
  6.    :n  استاندارد سری n
  7.   :ac  استاندارد سری ac
  8.    : D دو انتن
  9.    :T  سه انتن

خب الان سعی می کنم با چند تا مثال کاربرد حروف بالا را مشخص کنم :

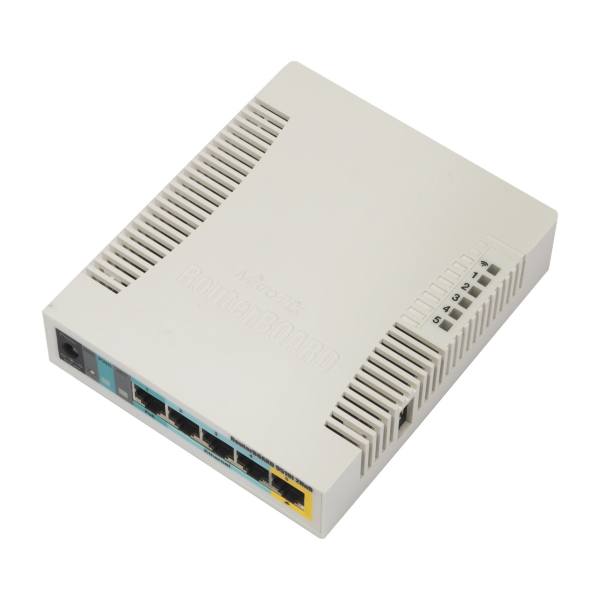

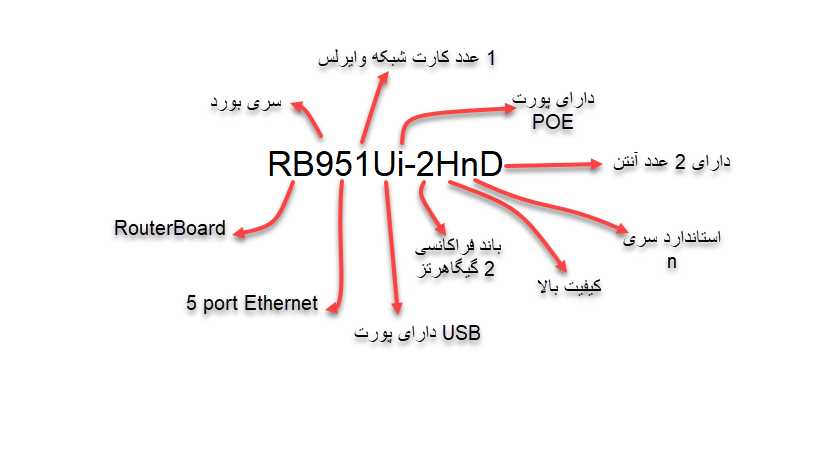

مثال اول : روتر RB951Ui-2HnD

همینطور که می بینید از دو بخش تشکیل شده که  – از هم جدا شدند . بخش اول به ما نشان میدهد که با روتر بوردی از دسته اول رو به رو هستیم چون ۳ رقم عدد داریم که یه سری اطلاعات به می دهند و بخش دوم اطلاعات وایرلسی دستگاه را به برای ما مشخص می کند.

خب عدد اول عدد ۹ هست که سری روتر بورد را نشان می دهد ، عدد دوم نشان دهنده تعداد پورتهای فیزیکی دستگاه است که اینجا ۵ پورا Ethernet هست و عدد سوم تعداد کارتهای شبکه وایرلس دستگاه رانشان می دهد که یک عدد است .پس یعنی ما در روتر بورد RB950 اصلا کارت وایرلس نداریم . حرف U نشان دهنده این است که شما در دستگاه یک عدد پورت USB داری و یک عدد پورت POE که اون را با حرف i نشان داده است.

خب برویم به بخش دوم نام گذاری که در مورد وایرلس است .

عدد ۲ یعنی دستگاه در فرکانس ۲ گیگاهرتز کار می کند و H نشان دهنده این است که قدرت دستگاه بالا است و در استاندارد سری n  با دو عدد آنتن D کار می کند.

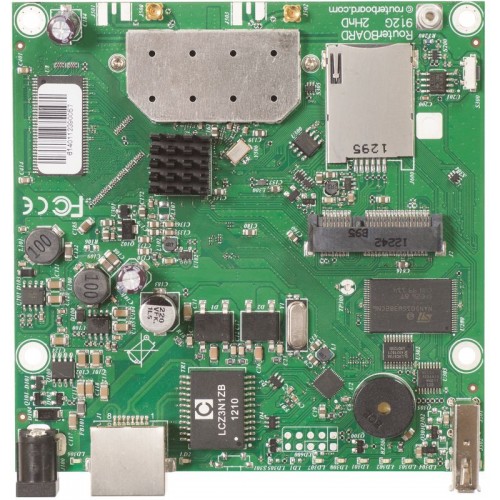

مثال دوم : روتر RB912UAG-5HPnD

روتر بورد سری نهم می باشد و با یک پورت اترنت با سرعت ۱۰/۱۰۰/۱۰۰۰ به همراه دو پورت وایرلس به همراه حافظه بیشتر و لایسنس بالاتر که دارای پورت usb هست . خب در قسمت وایرلس ، فرکانس ۵گیگاهرتزی با کیفیت بالا و قدرت بالا به همراه دو آنتن با  استاندارد سری n است .

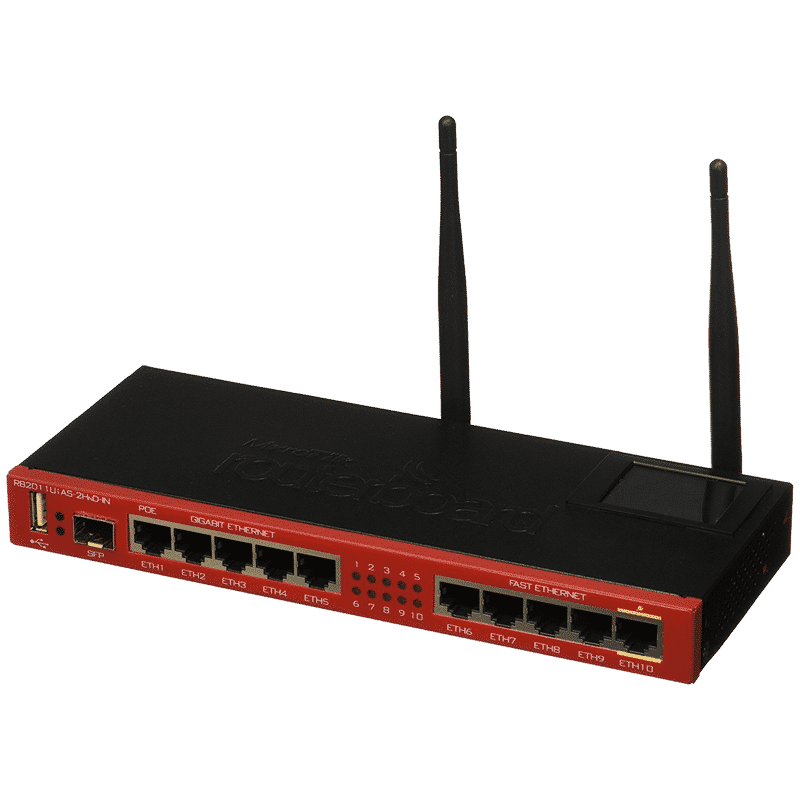

مثال سوم : روتر RB2011Ui-2HnD

روتر RB2011Ui-2HnD  به این دلیل که تعداد پورت هایش از ۹ عدد بیشتر است نمی توان  نمیتوان آن را با رقم نشان داد و  در نیجه از عدد ۲۰۱۱  که مربوط به سال ساخت آن می باشد استفاده می شود پس این روتر به دسته دوم روتر بوردها مربوط می شود که دارای کارت وایرلس ۲HnD هست .

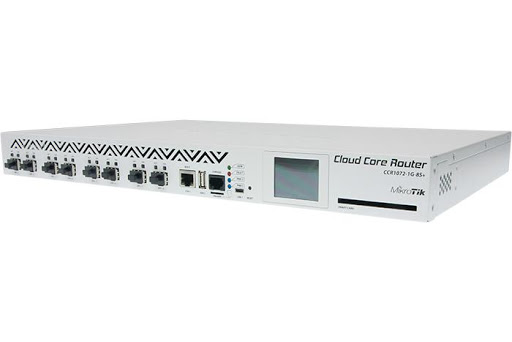

مثال چهارم : روتر CCR1072-1G-8

این نوع روتر ها که با CCR  یا CRS شروع می شوند از روترهای دسته چهارم محسوب می شوند .

خب در چهار رقم بعد از ccr رقم اول نشان دهنده سری روتربرد، دو رقم بعدی رزرو شده توسط خود شرکت میکروتیک  و رقم چهارم نشان دهنده تعداد هسته های سی پی یو هست . این روتر دارای یک پورت گیگ هست و عدد ۸ که بعد از این دو قسمت امده  مربوط به مدل enclosureاین روتر می باشد.

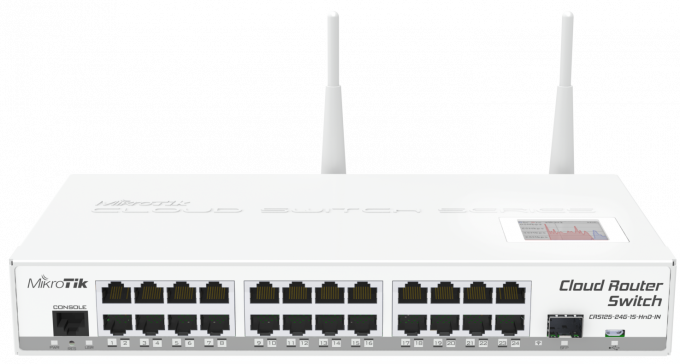

مثال پنجم : روتر CRS125-24G-1S-2HnD-IN

اولین عدد بعد CRS یعنی عدد ۱ سری روتر بورد هست  که مجموعا ۲۵ پورت دارد که ۲۴ تای آنها پورت گیگ و یک پورت sfp با سرعت ۱ گیگ  است . کارت شبکه وایرلس ۲ گیگاهرتزی با کیفیت بالا و دو آنتنه با پشتیبانی از استاندارد n  هست.

 عبارت IN  به معنی INDOOR  هست که نشان میدهد این روتر برای محیط داخل ساختمان مناسب است . اگر out بود یعنی خارج از ساختمان نیز قابل استفاده بود.

خب امیدوارم که این مقاله برات مفید بوده باشه . اگه اینطور بوده لطفا اونو با دوستات به اشتراک بذار تا اونا هم استفاده کنند درضمن خوشحال میشم اگه چیزی هست که من فراموش کردم و تو میدونی و میتونه به بقیه کمک کنه، تو کامنتها بنویسی …
